手書きの図面をトレースし2DCAD 図面や3D データを作成します
【説明】手書きの図面をトレースし2DCAD 図面や3D データを作成します!
【要件】お客様のご要望に応じて、手書きの図面をトレースし2Dの図面、3Dデータを製作いたします。
【特徴】機械製図の部品図を得意としています。
【使用ソフトウェア】Mastercam
業界標準のソフトウェアを使用します。
【特記事項】JPG / PDF / DWG / DXF / その他形式での提出が可能です。
【修正回数】2回までとさせていただきます。
【枚数】1枚 × 4000円~です。案件によりお見積り致します。
【こんなお悩みありませんか?】
•手書き図をそのまま外注に出して断られた経験はありませんか?
•設備や部品のトラブル時、古い図面が読めない/そもそも無い…
•CAD 人材が社内におらず、加工・3D プリントに進めない…
•図面をメール添付できずFAX で対応している
•図面を失くしたらもう再現できない
【当社にできること】

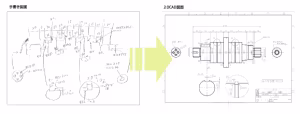

•機械製図の手書き図、紙図、PDF、写真からのCAD トレース
•加工・製作前提での図面最適化
•納品形式:DXF / DWG / STEP / IGES など各種対応
【価格目安】
内容 単価(税抜) 納期目安
手書き→2D 図面(A4/A3) 4,000 円~10,000 円 3 ~ 7 営業日
3D モデル化 8,000 円~ 5 ~ 7 営業日
製作お見積り 別途お見積り お問合せください
※案件ごとにお見積りいたします。
【こんな方におすすめ】
•加工業者に「CAD でほしい」と言われて困った方
•メンテや修理で部品製作したいけど図面がない
•設備のパーツを再製作したい
•手描きスケッチで済ませてきたが、ちゃんとした図面が必要
【注意事項】
本サービスは、お客様より提供された手書き図面等をもとに、CADソフトを使用してトレース(写し)を行い、デジタルデータとして納品するものです。本サービスに設計業務は含まれませんのでご注意ください。実際の製造・加工・設計業務に使用される際は、お客様ご自身による確認・修正を前提とします。機械製図の部品図を対象としm建築図面・インテリア製図等は非対応です。
【納品までの流れ】
1. 手書き図・写真をメールで送付
2. 簡易ヒアリング/無料お見積り
3. ご注文→着手後、初稿提出→ 修正対応可
4. ご確認後、各種形式で納品
内容によって納期、価格が異なりますので、まずはコメントでご相談ください。
〒9391118 富山県 高岡市 戸出栄町54-1
有限会社タナダは、鉄/非鉄金属の0.01㎜ 単位の複合加工機加工・旋盤加工を得意とし、小ロット・多品種の部品加工を行っております。創業57年の豊富な加工実績でお客様の求める高品質・高精度な機械加工を実現いたします。まずはお気軽にご相談ください。
